在电子系统设计中，压敏电阻（MOV/CMS）作为过压防护的关键器件，其选型质量直接影响产品的可靠性和使用寿命。面对雷击浪涌、操作过压、电感性负载切换等复杂的瞬态威胁，工程师需要在防护能力、响应速度、温度稳定性、安装效率等多个维度进行权衡。本文结合行业实践和技术案例，深入解析压敏电阻选型的考量因素。

压敏电阻技术演进：从传统MOV到高能CMS

传统的**金属氧化物压敏电阻（MOV）长期占据过压防护市场，但其体积大、响应速度相对较慢的特性，在小型化和高可靠性要求日益严苛的应用场景中逐渐暴露局限。特别是在户外照明、工业电源、通信设备等领域，设备需要在极端温度、高湿度、强电磁干扰环境下长期稳定运行，对防护器件提出了更高要求。

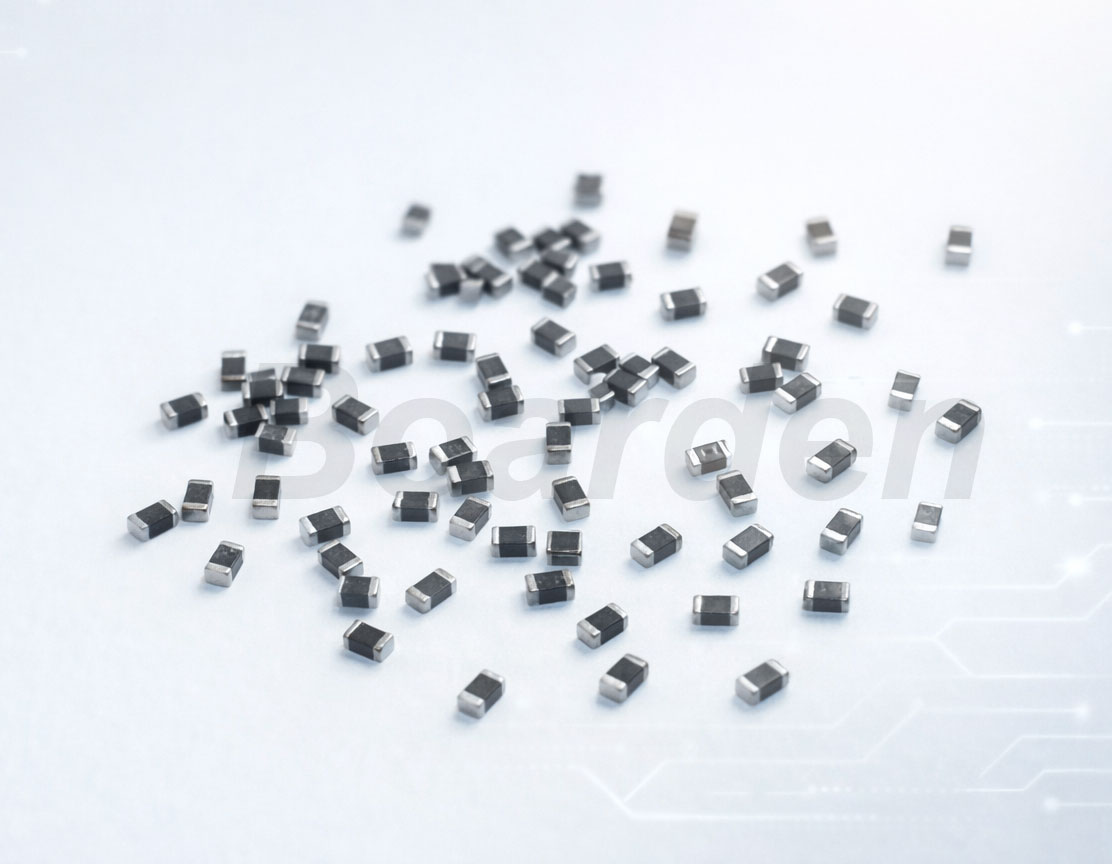

近年来，陶瓷微浪涌保护器件（CMS）作为升级方案快速崛起。这类器件采用多层叠层结构工艺制造，通过陶瓷基材实现高能量吸收与小型化封装的统一。以宝宫（Boarden）推出的CMS系列为例，其产品线覆盖CMS0603至CMS4032等多种封装规格，能够满足从便携设备到工业级系统的差异化需求。

关键选型维度：不可忽视的技术指标

温度稳定性：高温环境下的性能保障

硅基半导体器件（如传统TVS二极管）在高温环境下普遍需要降额使用，这在户外照明、车载电源等应用中成为设计瓶颈。相比之下，陶瓷基CMS器件在125℃环境温度下无需降额，保持全功率工作能力。根据宝宫提供的测试数据，CMS系列产品经过1000小时150℃高温存储及1000次温度循环（-40℃至125℃）验证后，压敏电压变化率控制在±10%以内，展现出色的长期稳定性。

能量吸收能力：小体积实现大功率

在浪涌防护设计中，浪涌电流处理能力是指标之一。以CMS2220封装为例，其在8/20µs波形下的浪涌电流承受能力可达8000A，这一性能指标优于同尺寸传统MOV器件。这种高能吸收特性使得工程师能够在有限的PCB空间内实现更高等级的防护，特别适用于5G基站、轨道交通控制系统等对可靠性要求严苛的场景。

响应速度：零引线电感设计的优势

传统插件式压敏电阻的引线电感会延缓响应速度，在快速瞬态脉冲（如EFT）防护中存在劣势。贴片式CMS器件采用无引线封装，实现零引线电感设计，能够在纳秒级时间内响应瞬态浪涌，有效保护后级敏感电路。这一特性在高速数字电路和精密模拟电路防护中尤为关键。

分级防护策略：系统级方案的协同设计

单一器件往往难以应对复杂的浪涌环境，业界逐渐形成”分级防护+能量分流+精密钳位”的协同设计理念：

• 前级防护：通过气体放电管（GDT）、浪涌保护模块（BSP）等器件进行大能量泄放，将10KV至20KV级别的雷击浪涌快速导入大地
• 中级钳位：使用CMS、TVS等器件进行快速钳位，将残压控制在后级电路可承受范围内
• 后级精密防护：采用低电容TVS阵列、BMLV多层压敏电阻等器件，保护高速接口和敏感芯片

宝宫在LED照明系统防护方案中的实践，充分体现了这一理念。其BSL系列交流驱动LED浪涌保护器针对户外照明应用优化设计，在2000V浪涌冲击下，钳位电压典型值控制在450V-700V区间，有效降低LED灯珠的电压应力。该系列产品采用10.5×8.0x4.0mm小型SMD封装，具备双向钳位特性和防水、防火、抗氧化功能，适配自动化贴片组装。

针对非隔离LED驱动的特殊防护需求，BIS系列隔离浪涌保护器件通过专利设计，在满足I类灯具1000V+2U绝缘强度测试要求的同时，配合MOV使用可降低L-PE/N-PE残压，解决了4KV/6KV浪涌测试中的残压过高难题，提升驱动器在恶劣电网环境下的生存率。

工业级应用的防护等级考量

在道路照明、安防监控、轨道交通等户外工业场景，设备需要通过更高等级的浪涌测试。BSP系列浪涌保护器（SPD）提供10KV至20KV防护等级，符合IP67/IP65防水防尘标准，支持并联（Parallel）和串联（Series）两种连接模式。其全模保护设计覆盖L-N、L/N-PE全维度，并具备漏电流和续流中断功能，防止器件失效引发的火灾风险。

认证与标准：可靠性的量化保障

压敏电阻选型需要关注相关认证标准。AEC-Q200无源器件应力测试验证标准是车载应用的准入门槛，要求器件通过高温存储、温度循环、湿度偏压、机械冲击等一系列严苛测试。宝宫CMS系列产品符合该标准，同时具备UL/cUL认证（E498596）、TUV认证（B0026530001）、CQC认证（CQC21001318502）等多项国际认证，并满足RoHS及REACH环保指令要求。

选型实践建议

在具体选型过程中，工程师需要综合考虑以下要素：

电压匹配：压敏电压应略高于系统正常工作电压，但低于后级电路的耐压极限，通常取1.5倍至2倍工作电压

能量容量：根据应用环境的浪涌威胁等级选择合适的能量吸收能力，户外设备建议选择高能CMS器件

封装形式：自动化生产线优先选择贴片封装，传统插件式适用于对空间要求不严格的场景

温度范围：户外或车载应用需关注工作温度范围和高温性能，陶瓷基材器件

寄生电容：高速信号线路防护需选择低电容器件（如BMLV系列电容值低至0.8pF），避免信号衰减

行业趋势：向小型化与集成化演进

当前电路保护器件正朝着小型化（SMD）、高集成化、高可靠性方向发展。集成式方案如BRS系列集成浪涌保护功能的桥式整流器，将整流与防护功能合二为一，简化AC/DC输入端电路设计，降低系统成本和故障点。BTUC/BTSC系列TVS二极管阵列提供多路（如4路）集成防护，适用于CAN总线、USB-PD等复杂接口，体现了多通道功能集成的发展趋势。

总结

压敏电阻选型是系统可靠性设计的基础环节，需要基于应用场景的瞬态威胁特征、环境条件、空间限制和成本预算进行综合评估。从传统MOV到高能CMS的技术演进，体现了行业对高性能、小型化、高可靠性的持续追求。通过合理的分级防护策略和认证标准把控，配合专业厂商提供的系统级解决方案，能够有效提升电子设备在复杂电磁环境下的生存能力，降低维护成本，延长产品生命周期。
