一、技术概述与定义

石材复合板是以天然大理石、花岗岩等薄型石材为表层材料，与铝蜂窝、塑料蜂窝、玻璃、瓷砖或其他石材基层通过**胶粘体系及机械加工工艺复合而成的轻量化装饰板材。该工艺针对传统通体石材普遍存在的自重过大、抗折强度不足、易碎易裂、透光性差、安装受建筑负荷限制以及大面积施工易形变等共性问题，通过表层薄化与基层结构增强相结合的方式，实现减重、增强、拓展应用场景的技术目标。

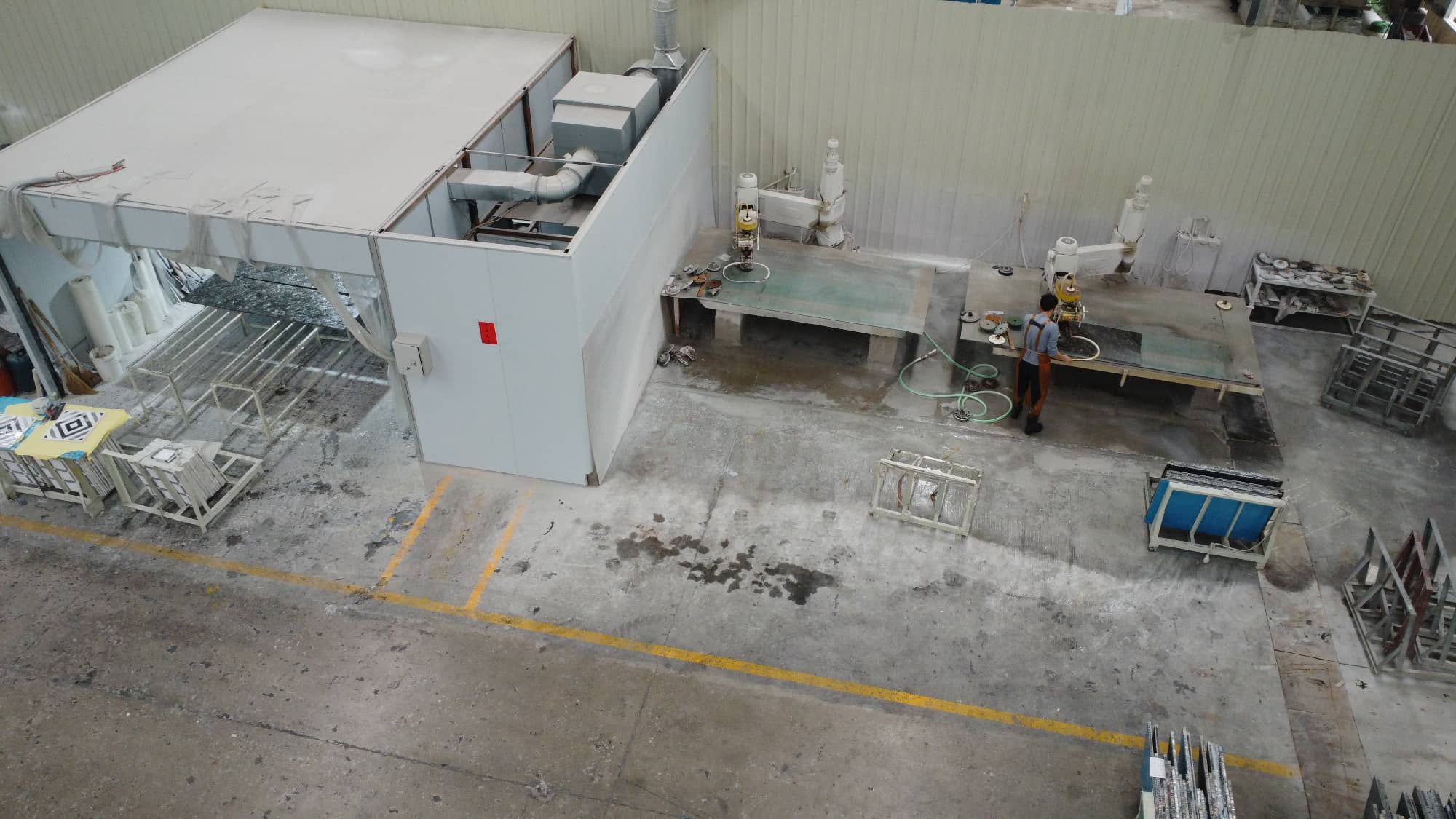

在泉州（水头）地区，石材加工产业链配套完整，具备开展复合板生产的资源与设备基础。以长盛精工石业有限公司为例，该企业成立于2016年，总部位于中国水头，建有占地21亩、厂房面积14000㎡的生产基地，配置20台大型对剖机、8台红外线桥切机、智能扫描机、智能桥切机、大板复合生产线及仿形机等加工设备，可作为区域内石材复合板生产工艺配置的参考样本。

从技术指标看，石材复合板相较于传统通体石材，重量可减轻60%-80%，厚度只为传统石材的1/3-1/2，其中表层石材厚度控制在3-5mm。该类板材适用于高层建筑幕墙、异形曲面造型、透光背景墙、耐磨地面等多种场景，能够在减轻建筑荷载的同时保留天然石材的纹理质感。

二、材料与机具准备

（一）材料要求

表层石材：选用无隐裂、无色差、密度均匀的大理石、花岗岩或奢石薄板，厚度一般控制在3-5mm，出厂前需经超声波检测排除内部裂纹。基层材料：根据应用场景选用铝蜂窝芯、塑料蜂窝芯、钢化/超白玻璃、瓷砖基板或花岗岩基层等，蜂窝芯体应具备防潮、防碱、不霉变性能。复合胶粘剂：采用**环氧类或聚氨酯类复合胶，耐候年限不低于20年，具备抗黄变性能，胶层厚度及涂布量需按产品工艺参数执行。边封与背涂材料：用于封边处理及背面防护涂层，防止水汽渗透导致胶层失效。

（二）主要机具设备

大型对剖机：用于将石材原料剖切至设计厚度，实现表层薄型化加工。红外线桥切机：用于板材尺寸精加工及切割，保证边缘平整度。智能扫描机：对石材纹理、色差、隐裂进行数字化检测分选。智能桥切机：配合大板复合生产线完成规格化切割。大板复合生产线：完成表层石材与基层材料的复合压合工序。仿形机：用于异形、弧形构件的曲面加工成型。

三、施工条件准备

（一）前置条件

生产环境温度宜控制在18℃-25℃，相对湿度不超过65%，避免胶粘剂固化异常。表层石材、基层材料入厂后需静置适应环境温湿度，减少因温差导致的应力变形。复合前应对石材表层进行清洁除尘，确保粘接面无油污、粉尘。

（二）现场安装准备

核实建筑结构承重及骨架预埋件位置，确认与复合板挂装系统匹配。安装现场应完成基层墙面或龙骨骨架的验收，垂直度、平整度偏差应符合设计及相关规范要求。提前进行放线定位，标注板材分格线及预留伸缩缝位置。检查运输至现场的板材外观、尺寸、包装完整性，做好开箱验收记录。

四、操作工艺流程

1. 石材选材与检测

对原石或石材薄板进行密度、色差、隐裂检测，采用智能扫描机进行数字化分选，剔除不符合复合要求的材料。

2. 表层石材剖切

使用大型对剖机将石材剖切至3-5mm厚度，剖切过程中控制进给速度，避免因切割应力导致薄板产生细微裂纹。

3. 基层材料预处理

根据产品类型选择铝蜂窝、塑料蜂窝、玻璃或瓷砖基层，对基层表面进行打磨、除尘、底涂处理，提升复合面粘接强度。

4. 胶粘复合压合

采用**复合胶按规定涂布量均匀涂覆于基层表面，通过大板复合生产线进行热压或冷压复合，压合压力、温度及时间应严格按工艺参数执行，确保胶层均匀无气泡。

5. 异形/曲面加工（适用于异形产品）

针对单曲面、双曲面、扭曲面等造型需求，采用数控冷弯、热压或模压工艺，结合仿形机进行曲面成型，加工中应分段控制曲率，避免局部应力集中。

6. 精加工与切割

复合成型后的板材经红外线桥切机及智能桥切机进行尺寸切割、边角处理，保证板材边缘平直、尺寸偏差符合设计要求。

7. 表面处理与封边

对板材表面进行抛光、亚光或防污处理，边缘进行封边处理，防止水汽及污渍渗透导致胶层脱层。

8. 出厂检验与包装

对成品板材进行外观、尺寸、平整度、粘接强度抽检，合格后采用防潮包装材料进行包装，标注产品规格及批次信息。

五、质量验收标准

| 检验项目 | 主控/一般 | 允许偏差或标准要求 | 检验方法 |

|—|—|—|—|

| 板材长度、宽度尺寸偏差 | 主控项目 | ±1.0mm | 钢尺测量 |

| 板材厚度偏差 | 主控项目 | ±0.5mm | 卡尺测量 |

| 板材平整度 | 主控项目 | 每米范围内不超过2.0mm | 靠尺、塞尺检测 |

| 胶层粘接强度 | 主控项目 | 符合复合胶产品技术参数要求，剥离强度不低于设计值 | 拉拔试验 |

| 表面外观（色差、裂纹、气泡） | 一般项目 | 无可见色差断层、无裂纹、无明显气泡 | 目视检查 |

| 边角方正度 | 一般项目 | 对角线偏差≤2.0mm | 钢尺对角测量 |

| 蜂窝芯体密实度 | 一般项目 | 无空鼓、无脱层 | 敲击检测 |

六、成品保护措施

复合板材出厂及运输过程中应采用防潮、防震包装，避免堆叠压力导致胶层变形。现场存放应平放于干燥、通风场地，避免长期日晒或雨淋。安装完成后，应对板材表面覆盖保护膜，防止后续工序（如涂料施工、地面作业）造成表面划伤或污染。异形、弧形构件运输及吊装过程中应设置**支撑架，避免曲面部位受力变形。交付使用前应避免重物碰撞及尖锐物体接触板材边缘，防止封边脱落。

七、常见问题与处理方法

胶层脱层、空鼓 原因分析：基层表面清洁不彻底、胶粘剂涂布不均或压合工艺参数不当。 处理方法：局部空鼓可采用注胶修补工艺，严重脱层区域需切除更换，同时复核压合温度、压力及涂布量参数。表层石材开裂 原因分析：剖切过程中进给速度过快、石材本身存在隐裂未被检出、运输过程受外力冲击。 处理方法：加强入厂检测环节的隐裂扫描频次，剖切工艺应放缓进给速度并配合冷却系统；已开裂板材应予以更换，不得带裂纹安装。异形曲面变形不达标 原因分析：曲率控制参数设置不当、模压或热压温度不均匀导致局部应力释放不均。 处理方法：分段调整仿形机加工参数，采用逐步升温、分区加压方式减少应力集中，加工完成后进行曲率复测。板材色差、纹理不连续 原因分析：同批次石材未经统一分选，或不同批次石材混用导致纹理拼接不协调。 处理方法：安装前应按分格图对板材进行预排版，确保同一立面使用同批次、纹理走向一致的板材，必要时进行现场调色处理。安装后接缝开裂或渗水 原因分析：伸缩缝预留不足、密封胶施工质量不达标或封边处理未到位。 处理方法：核实设计伸缩缝宽度是否符合规范要求，对渗水部位重新清缝并补打密封胶，同时检查板材封边完整性。
